ケーヒンFCRのジェットニードルには、90HVT、90FTN、OCEMRのような記号があります。これは単なる商品名ではなく、ニードルの系列と形状を確認するための記号です。
私のKLX250SRに付いていたFCR33では、90HVTから90FTNへ変更しました。当時は症状を追いながら選びましたが、現在の公式寸法表で見直すと、複数の形状要素を同時に変えていたことが分かります。
この記事では、FCR32/33用のN427-90系列を中心に、3文字が示すテーパー、切り上がり、ストレート径の考え方を解説します。
この記事の結論
- FCRニードルは、必ず該当する系列・口径用の公式選択表で読む
- 後ろの3文字は、テーパー・切り上がり・ストレート径という別の形状要素を表す
- 1文字だけ違う場合と3文字すべて違う場合では、変更の意味が大きく異なる
- FCR32/33用N427-90系列と、35〜41mm用N427-OC系列を混同しない
- ニードル交換前に、クリップ位置と他の燃料系統を正常化する
目次
最初にニードルの系列を確認する
日立Astemoの公式選択表は、FCR32/33用とFCR・FCR-MX35〜41mm用を分けています。KLXのFCR33で使っていた90HVTや90FTNはN427-90系列です。
FCR-MXの数値をFCR33へ流用しない
口径、ニードル系列、キャブ本体の仕様が違えば、同じアルファベットでも寸法表の前提が違います。FCR-MX 37/39/41の標準値やOC系列を、FCR33へそのまま当てはめません。

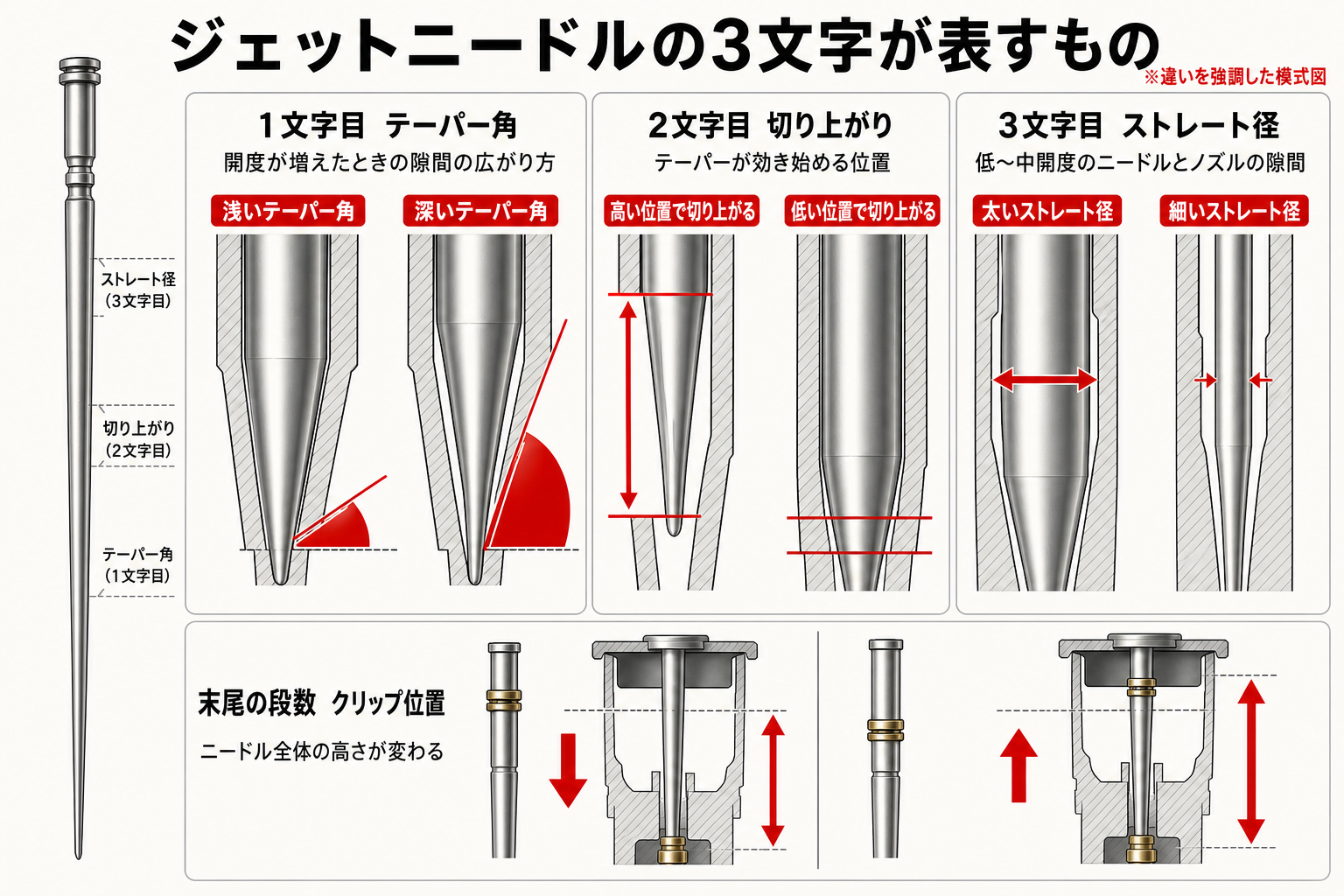

3文字はニードルの形を分けている
| 文字 | 主な意味 | 変えるとどうなる？ |
|---|---|---|
| 1文字目 | テーパー角 | 開度が増えたときの隙間の広がり方が変わる |
| 2文字目 | 切り上がり／テーパー開始位置に関係する長さ | テーパーが効き始める領域が変わる |
| 3文字目 | ストレート径 | 低〜中開度のニードルとノズルの隙間が変わる |
| 末尾の段数表記 | クリップ位置 | ニードル全体の高さが変わる |
公式表では、形状の図と寸法記号を一緒に確認します。アルファベットの並び順だけを暗記せず、A、L1、d1のどの寸法に対応するかを見ます。

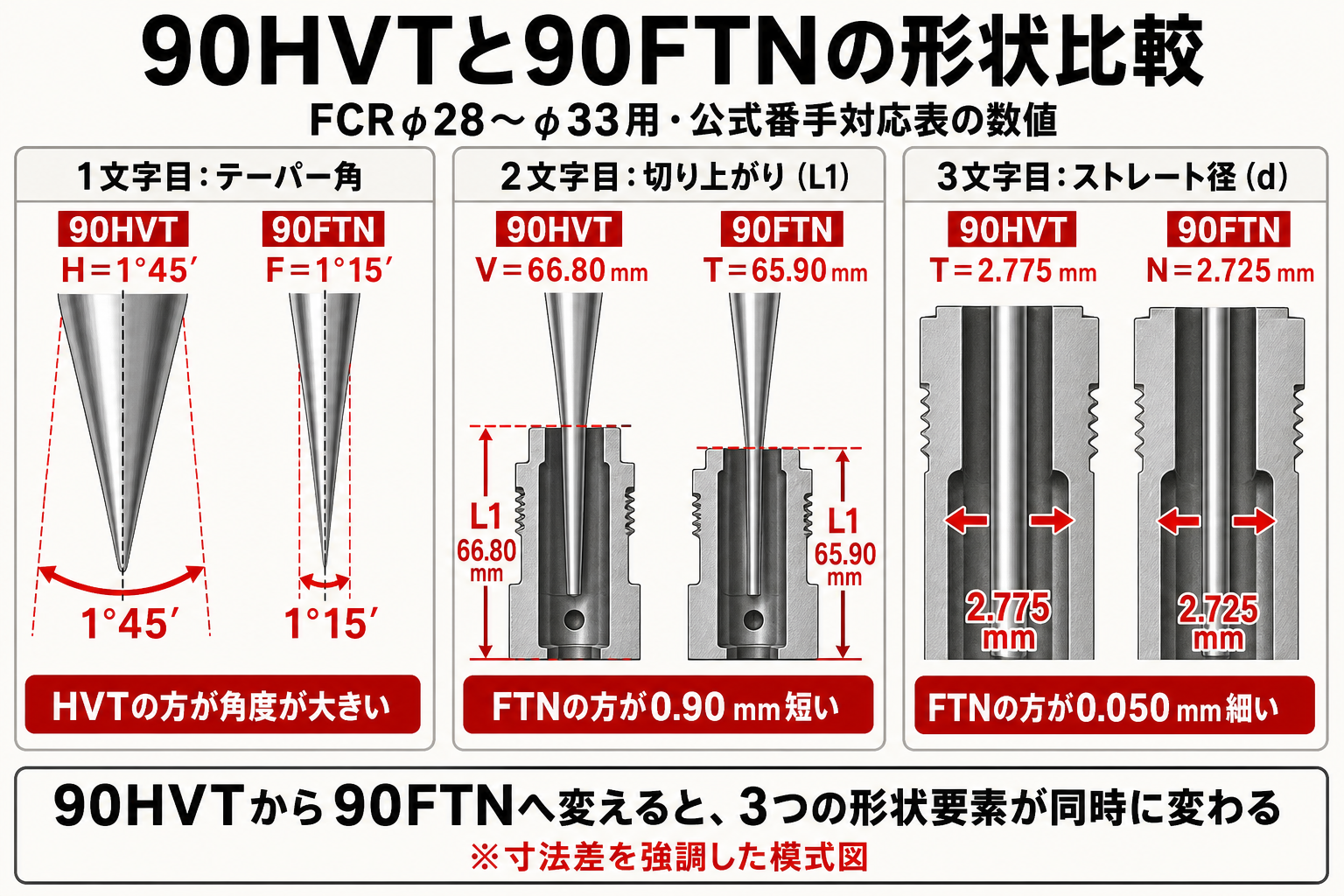

90HVTと90FTNの形状差を表で比較
| 比較する形状 | 90HVT | 90FTN | 差 |
|---|---|---|---|
| テーパー角（A） | H（1文字目）＝1°45′ | F（1文字目）＝1°15′ | HVTの方が0°30′大きい |
| 切り上がり（L1） | V（2文字目）＝66.80 mm | T（2文字目）＝65.90 mm | FTNの方が0.90 mm短い |
| ストレート径（d） | T（3文字目）＝2.775 mm | N（3文字目）＝2.725 mm | FTNの方が0.050 mm細い |
数値はFCRφ28〜φ33用の公式番手対応表にある寸法です。90HVTから90FTNへ交換すると、テーパー角・切り上がり・ストレート径の3つが同時に変わります。つまり、単にクリップ位置を変えたのではなく、ニードルの形状そのものをまとめて変更したことになります。
テーパー角とは？
ニードルの細くなっていく角度がテーパーです。スロットルが開いてニードルが上がると、テーパー部分とメインノズルの隙間が広がり、燃料が増えます。
テーパー角が変わると、中〜大開度へ向かう燃料増加の仕方が変わります。ただし、実際の影響は切り上がり、ストレート径、クリップ位置、メインジェットと重なります。
切り上がりとは？
切り上がりは、ストレート部分からテーパーへ移る位置に関係する寸法です。テーパーが早い段階から効く形状と、遅い段階から効く形状では、中開度へのつながりが変わります。
「切り上がりが大きい・小さい」という言葉だけでは方向を誤解しやすいため、公式表のL1寸法とニードル図を見て比較します。
ストレート径とは？
ニードル上部の円筒部分の太さがストレート径です。同じニードルジェット／メインノズルに対して、細いニードルほど隙間が大きくなり、一般に低〜中開度で濃い方向へ影響します。太いニードルは隙間が小さく、薄い方向です。
日立Astemoの選択表には、各記号に対応する直径が掲載されています。摩耗したニードルやノズルでは隙間が変わるため、記号だけでなく部品状態も確認します。

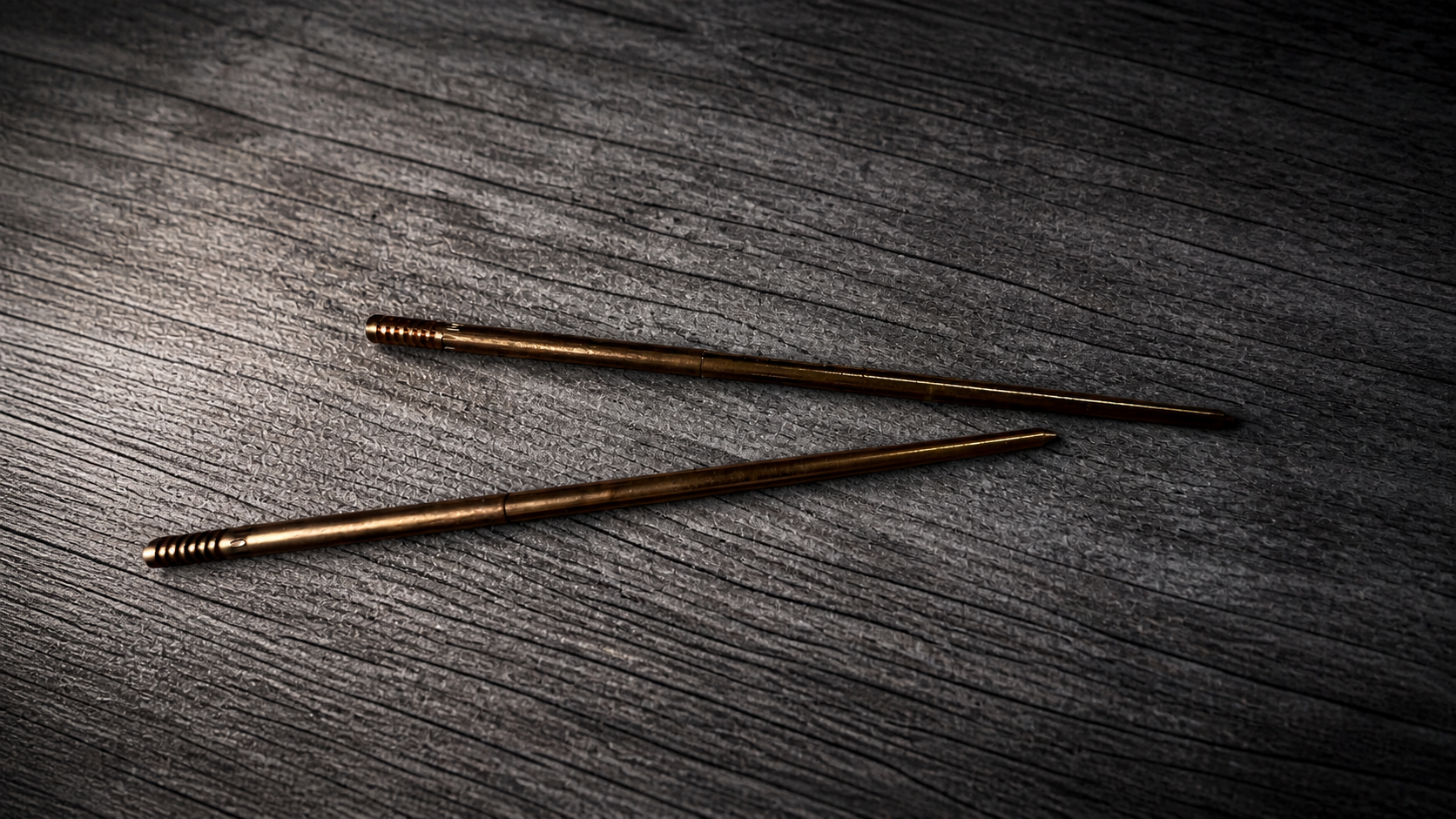

昔、90HVTというニードルから90FTNに変えたことがあります
ここで90HVTと90FTNを比較するのは、どちらが万能かを決めるためではありません。私がKLX250SRに乗っていたとき、FCR33に付いていたのが90HVTで、クリップ位置を動かしても低〜中開度の症状が改善しきらなかったため、ニードルを見直す必要が生じました。
90HVTではクリップを1段目から3段目、5段目、最終的に7段目まで動かしましたが、調整範囲の端まで使ってもセッティングが定まりませんでした。そこで、FCR33とカワサキDトラッカーの組み合わせでよく使われているニードルは何かをインターネットで調べました。インターネットで調べたところ、FCR33を装着したDトラッカーでは90FTNが使われていることが多いと分かり、90FTNに変更しました。90FTNへ交換したところ、メインジェットやスロージェットの設定がある程度落ち着き、症状も改善しました。
この経験から、私の車両では90FTNの形状の方が合っていたと判断しています。ただし、その時期にはスロージェット、メインジェット、吸気系も変更しているため、すべてのFCR33やKLX250SRで90FTNが優れているという意味ではありません。
90HVTと90FTNは「90」が同じでも後ろ3文字がすべて異なり、テーパー、切り上がり、ストレート径など複数の形状要素が同時に変わります。だからこそ、この実体験を入口に公式寸法表で違いを確認し、クリップ位置や他のジェットを含めて、自分の車両に合うかを一つずつ検証します。
比較は一つの寸法ずつ
原因を絞りたい場合は、可能な範囲で1文字だけ違う候補を公式表から探し、同じクリップ位置・同じ条件で比較します。3文字すべて違う交換は、複数の領域が同時に変わります。
ニードルを選ぶ前の確認
- キャブ本体の口径・系列・部品番号を確認する
- 現在のニードル記号とクリップ位置を記録する
- 公式選択表で形状と寸法を確認する
- 油面、SJ、PS、AS、MJ、吸気、点火を正常にする
- どのスロットル開度を変えたいのか決める
- 一項目ずつ変更し、同じ条件で記録する
クリップ位置の考え方は前項の「ジェットニードルの段数」、各系統の重なりはジェットとスロットル開度の関係も参照してください。
まとめ
FCRのジェットニードルは、記号を見れば形状の違いを比較できます。90HVTや90FTNの「90」は同じ系列を示し、後ろ3文字はテーパー角、切り上がり（L1）、ストレート径（d）という別々の寸法を表します。末尾のクリップ段数はニードルの形状ではなく、同じニードル全体の高さを変える調整です。
今回のKLX250SRでは、FCR33に付いていた90HVTのクリップを1段目から7段目まで動かしてもセッティングが定まりませんでした。そこで、FCR33を装着したDトラッカーでは90FTNが使われていることが多いとインターネットで調べ、90FTNへ変更しました。交換後はメインジェットやスロージェットの設定がある程度落ち着き、症状も改善したため、私の車両では90FTNの形状の方が合っていたと判断しています。
公式番手対応表の数値で見ると、90HVTはテーパー角H＝1°45′、切り上がりV＝66.80mm、ストレート径T＝2.775mmです。90FTNはF＝1°15′、T＝65.90mm、N＝2.725mmで、テーパー角・切り上がり・ストレート径の3要素がすべて異なります。つまり、90FTNへの交換はクリップ位置を変えただけではなく、ニードルの形状そのものを変更したということです。
ニードルを選ぶときは、まずキャブレターの口径と系列、現在付いているニードル記号、クリップ位置、ニードルジェットの摩耗、油面や二次エアなど車両の基本状態を確認します。そのうえで、FCRφ28〜φ33用など該当する公式表を使い、FCR33とFCR-MXの資料を混同しないように形状と寸法を照らし合わせます。
実際の調整は、スロットル開度・負荷・気温などをそろえ、まずクリップを一段ずつ動かして変化を記録します。クリップは高さしか変えられないため、端の段数まで使っても狙った領域が合わない場合は、ストレート径、切り上がり、テーパー角などニードル形状の見直しが必要です。ただし、スロージェット、メインジェット、吸気系、点火系の影響も重なるため、変更箇所を記録しながら一つずつ確認することが、遠回りに見えても確実な方法です。
関連記事
参考資料
- 日立Astemo「FCR / FCR-MX Jet Needle Selection Chart」
- 日立Astemo「Keihin Carburetor Tuning」
- 日立Astemo「Keihin FCR Carburetor」
※記事内容はメーカー資料と実際の整備記録をもとに作成しています。車種・キャブレター固有の部品構成、基準値、調整方法は、該当車両とキャブレターのサービスマニュアルを優先してください。
