長期間放置していたバイクのエンジンがかからない。アイドリングが安定しない。アクセルを開けると失速する。そんなときに疑う場所の一つがキャブレターです。
キャブレター内部には細い燃料通路やジェットがあり、古いガソリン、錆、ゴミなどで詰まることがあります。ただし、キャブレターのオーバーホールは「全部外してキャブクリーナーを吹けば終わり」ではありません。
私自身、KLX250SRやDR-Z400Sのキャブを分解し、Oリングの伸び、フロートの引っかかり、フロート高さのずれ、加速ポンプのダイヤフラム劣化、フロート室のガム状汚れや錆を見てきました。開けて初めて分かる不具合は少なくありません。
この記事では、キャブレターを清掃・オーバーホールするときの基本的な考え方と、分解前から始動確認までの流れを解説します。構造や規定値は車種とキャブレターによって異なるため、実作業ではサービスマニュアルを優先してください。
この記事の結論
分解前にホースの取り回しは写真で残します。ジェット番手や調整値は、現在の仕様が不明な車両や変更車では必要に応じて控えます。すべて純正で純正値が分かっているなら、毎回すべてを記録する必要はありません。
外側の汚れを落としてから内部を開け、ジェットだけでなくキャブ本体の通路、フロート、フロートバルブ、Oリング、ガスケット、ダイヤフラムまで確認します。
清掃では汚れを取り除き、穴径や調整値を勝手に変えません。まず元の仕様で正常に動く状態へ戻し、その後に必要ならセッティングを考えます。
燃料漏れがないことを確認してから始動すること、火気・換気・保護具に注意することが重要です。
キャブ清掃とオーバーホールの違い
まず言葉を分けておきます。どちらも明確な線引きがあるわけではありませんが、この記事では次のように考えます。
| 作業 | 主な内容 | 目的 |
|---|---|---|
| キャブ清掃 | フロート室を開け、ジェットや通路の汚れを除去する | 詰まりや堆積物を取り除く |
| オーバーホール | 清掃に加え、Oリング、ガスケット、フロートバルブ、ダイヤフラムなどを点検・交換する | キャブ全体を正常な状態へ戻す |
古いキャブは、汚れているだけでなくゴム部品そのものが寿命を迎えていることがあります。洗浄剤で見た目がきれいになっても、硬化したOリングや破れたダイヤフラムは元に戻りません。
作業前の準備と安全確認
ガソリンを扱う作業なので、作業場所と装備を先に整えます。分解を始めてから足りない工具に気づくと、無理な工具でジェットやネジを傷めやすくなります。
- 十分に換気でき、火気・火花・高温部のない場所を選ぶ
- 消火器、受け皿、ウエス、耐油手袋、保護メガネを用意する
- サイズの合うドライバー、レンチ、必要ならトルク工具を用意する
- 小部品を工程別に分けるトレーや容器を用意する
- 車両・キャブレターのサービスマニュアルと補修部品を確認する
⚠️ 燃料作業は火気厳禁
ガソリンは引火しやすいため、タバコ、ストーブ、火花が出る電動工具などを近づけません。こぼれた燃料は放置せず、地域のルールに従って処理します。
作業に不安がある場合や、燃料漏れを止められない場合は無理に始動せず、整備店へ相談してください。
1. 分解前に現在の状態を記録する
私はキャブをいきなり外さず、まず車体に付いている状態をスマートフォンで撮影します。翌日に組み直せるとは限らず、一週間後に「このホースはどこだったか」と迷うことがあるからです。
- 燃料ホースと負圧ホース
- ブリーザーホースとオーバーフローホース
- スロットルワイヤーとチョーク／スターターワイヤー
- キャブレターの向きと各ホースの取り回し
- クランプ、バンド、配線、周辺部品の位置
必要に応じて現在の番手や調整値を控える
ここで番手や調整値を控える目的は、セッティングを始めるためではなく、現在そのバイクに何が付いているかを確認できるようにするためです。
純正値が分かっている車両
吸気系、マフラー、キャブレターを含めて車両がすべて純正で、メーカーの純正値も分かっているなら、分解するたびにメインジェット、スロージェット、ニードル品番やクリップ位置をすべて記録する必要はありません。純正値へ戻せる資料があれば、それが基準になります。
現在の組み合わせを控えたい車両
次のような車両では、現在付いている番手や位置を控えておくと、後で確認しやすくなります。
- 中古車で、前のオーナーによる変更の有無が分からない
- 吸気系、マフラー、キャブレターが純正から変更されている
- すでにジェットやニードルを交換しており、現在の組み合わせを把握したい
- 純正値を確認できる資料がなく、外す前の状態へ戻せるようにしたい
エアスクリューやパイロットスクリューを取り外す場合は、純正の戻し量が分からなければ、軽く止まる位置までの回転数を数えて控えます。純正値が分かっているなら、その値へ戻せるため必須ではありません。強く締め込むと先端やシートを傷めるので、止まったところから力を加えないようにします。
フロート高さも、純正状態で規定値が分かり、フロートアームを曲げたり部品を変更した履歴がなければ、必ず分解前に測る項目ではありません。FCRなどのレーシングキャブでも通常使用で勝手に大きく変わる項目ではないため、調整履歴が不明な場合や油面・オーバーフローを確認したい場合に、サービスマニュアルの方法で測る程度でよいと思います。参考として控えておくのは問題ありません。
2. キャブを外す前後に外側の汚れを落とす
泥や砂が付いたままキャブを外すと、取り外した瞬間にインテーク側へゴミを落とす可能性があります。オフロード車では特に注意します。
キャブ周辺の大きな砂・泥・ホコリを先に落とし、キャブを外した後はエンジン側の吸入口へ清潔なウエスなどで養生します。キャブ単体になったら、内部を開ける前に外側の油汚れも落とします。
⚠️ クリーナーは対象素材を確認する
パーツクリーナーやキャブクリーナーの種類によっては、塗装面、プラスチック、ゴム、Oリング、ダイヤフラムを傷めます。製品表示を確認し、対象外の部品へ使用しません。
「よく落ちるクリーナーだから何にでも使える」とは限りません。
3. フロートチャンバーを開けて状態を見る
キャブ下側のフロートチャンバーを外すと、そのキャブが置かれていた環境や燃料の状態が見えてきます。長期放置車では次のようなものが見つかることがあります。
- 茶色いガム状の堆積物
- 緑色や白色の腐食
- タンクから流れてきた錆や細かなゴミ
- 水分や分離した燃料
- 傷んだガスケットやOリング
🔧 KLXのFCRはガムと錆が多かった
2021年にKLX250SRのFCRを開けたとき、整備記録には「フロート内はガムや錆がひどい」と残っています。泡タイプのキャブクリーナーで洗いましたが、赤錆は完全には取れず、一度ある程度のところで組み上げました。
キャブ内部に錆があるなら、キャブだけでなく「錆がどこから来たのか」も確認します。タンクが錆びていれば、キャブを清掃しても再び錆が流れてきます。
4. ジェットと細い通路を清掃する
代表的なジェットはメインジェットとスロージェット／パイロットジェットです。キャブによってはニードルジェット、スタータージェット、エアジェットなどもあります。外した位置と番手を混同しないよう、一つずつ記録して分けます。
サイズの合う工具を使う
ジェットは真鍮製のものが多く、柔らかい部品です。幅や厚さの合わないドライバーを使うと、溝を簡単に傷めます。固着して動かないときは力任せに回さず、部品の構造と適切な外し方を確認します。
針金やドリルで穴を広げない
ジェットの穴は燃料量を決める精密な部分です。硬い針金やドリルを無理に通すと、穴を傷めたり広げたりして番手本来の流量が変わる可能性があります。私は安易に針金で突く方法はおすすめしません。
基本は、対応する洗浄剤で汚れを軟化・除去し、圧縮空気でジェットと通路を確認する方法です。ワイヤーの使用可否を含め、キャブメーカーが個別に示す清掃方法がある場合は、その資料を優先します。
⚠️ エアを使うときは目と周囲を守る
通路は思わぬ方向へつながっています。洗浄剤や汚れが顔へ飛ばないよう、保護メガネを着用し、出口を人へ向けません。
ダイヤフラムや壊れやすい部品へ強い圧縮空気を直接当てないようにします。
向こう側が見えるだけでは十分とは限らない
スロージェットなどには中央の穴だけでなく横穴があるものもあります。さらにキャブ本体側には、パイロット系、メイン系、エア系、スターター系、加速ポンプ系などの細い通路があります。
洗浄剤が別の出口から出るか、エアが正常に抜けるかを確認します。ジェットだけをきれいにしても、本体側の通路が詰まっていれば不調は残ります。
5. フロートとフロートバルブを点検する
フロートはキャブ内部の燃料レベルを一定範囲に保つ部品です。軸の部分でスムーズに上下するか、途中で引っかからないかを確認します。
- フロートが変形・破損していないか
- 軸や支点が引っかからず動くか
- フロートバルブ先端に段付き摩耗や汚れがないか
- バルブシートと周辺Oリングに傷みがないか
- マニュアル指定の方法でフロート高さが規定値にあるか
🔧 DR-Zではフロートの引っかかりが原因だった
2016年にDR-Z400Sの純正キャブを触ったとき、フロートの動きが非常に悪く、たまに引っかかって止まる状態でした。
バルブシートを均等に取り付け直すとフロートが動くようになり、フロート高さを規定範囲へ合わせて燃料を流したところ、オーバーフローも止まりました。オーバーフローはジェットだけの問題ではありません。
フロート高さを感覚だけで曲げない
フロートアームの小さな金属部分を曲げると高さを変えられますが、測定姿勢や基準値はキャブごとに異なります。昔のDR-Zのメモには、私自身が「なんとなくで調整した」と書いてあり、その後オーバーフローして規定値へ合わせ直しています。
油面やフロート高さは、必ずそのキャブの測定方法と規定値に従います。今回の記事では一律の数値を示しません。
6. Oリング・ガスケット・ダイヤフラムを点検する
古いキャブでは、金属部品がきれいでもゴム部品が寿命を迎えていることがあります。見た目だけでなく、触った状態と取り付け部の密閉も確認します。
| 部品 | 確認する状態 | 基本対応 |
|---|---|---|
| Oリング | 硬化、つぶれ、ひび、切れ、伸び、ふやけ | 燃料対応の指定部品へ交換 |
| ガスケット | 破れ、縮み、溝からの浮き | 形状が合う新品へ交換 |
| フロートバルブ | 先端の段付き、汚れ、動作不良 | 清掃または指定部品へ交換 |
| ダイヤフラム | 小穴、亀裂、硬化、変形 | 補修せず適合部品へ交換 |
KLXのFCRでは、フロート周辺のOリングが伸びて組み付けられなくなったことがありました。燃料に触れる場所へ汎用Oリングを使う場合は材質の適合が必要です。できるだけ純正またはキャブメーカー指定部品を使います。
加速ポンプ付きキャブはダイヤフラムも見る
FCRなど加速ポンプ付きキャブでは、ダイヤフラムとポンプ通路も確認します。KLXのFCRを開けたときは内部がかなり汚れ、ダイヤフラムも劣化していました。吐出量を調整する前に、加速ポンプ自体が正常に動作することが先です。
7. キャブ本体の通路を洗浄する
ジェット類と傷みやすいゴム部品を外したら、キャブ本体側の通路を清掃します。パイロット系、メイン系、エア系、スターター系、加速ポンプ系など、構造図と実物を見比べます。
洗浄剤や漬け込み剤を使う場合は、アルミ、真鍮、樹脂、ゴムへの適合と使用時間を製品表示で確認します。Oリング、ゴムシール、ダイヤフラム、樹脂部品を付けたまま強い溶剤へ漬けません。
洗浄後は残った溶剤や汚れを適切に除去し、エアで各通路を確認します。清潔になった部品は、砂や繊維くずの付かない場所へ並べます。

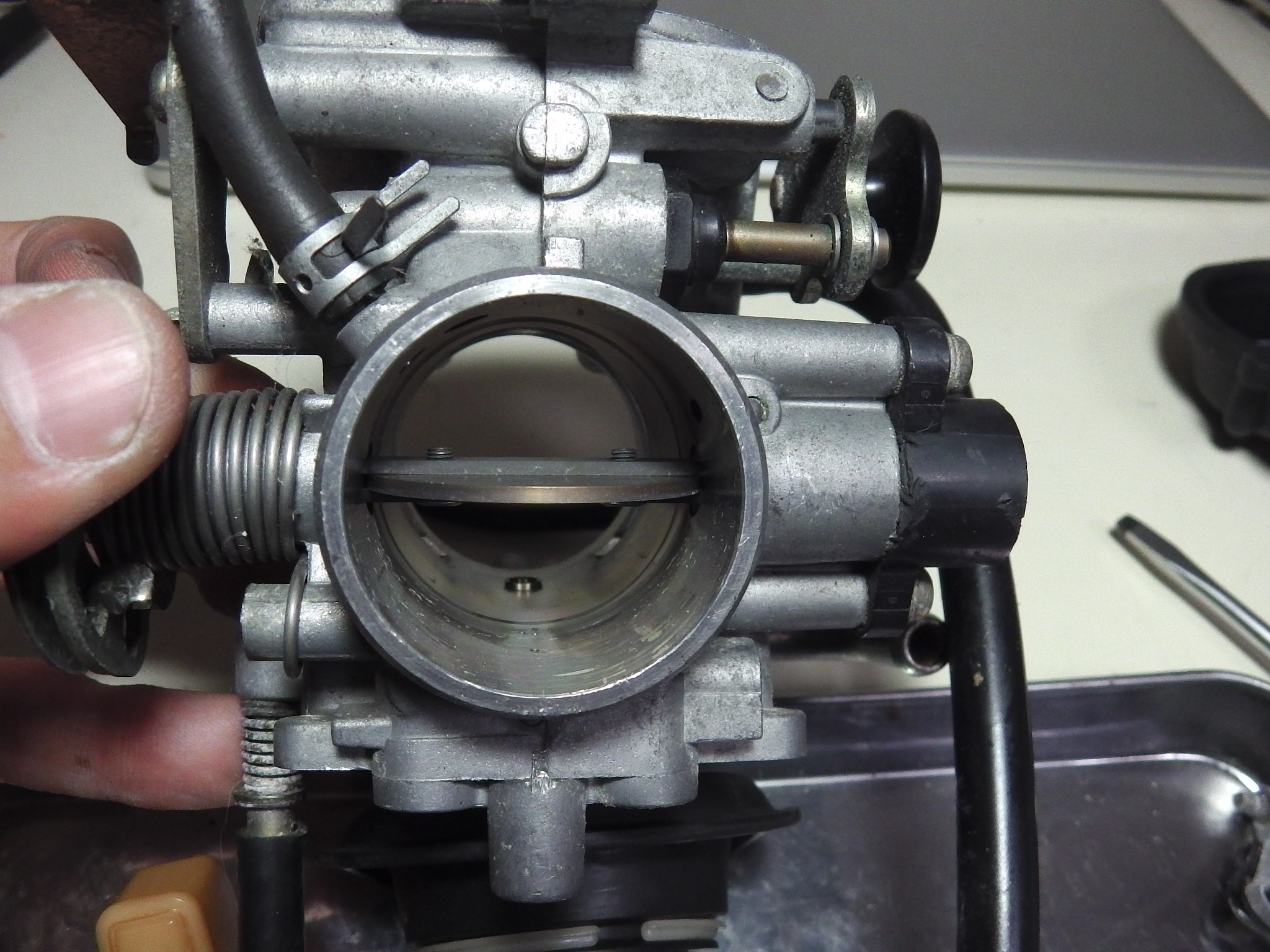

洗浄中はスロットルやスターター機構などの可動部を実際に動かし、隠れた部分にも汚れが残らないよう確認します。通路へ洗浄剤を入れた場合は、想定した出口からきちんと出るかも見ます。
8. 組み付けは元の正常な仕様へ戻す
オーバーホールとセッティングを同時に進めると、調子が変わった原因が「清掃したから」なのか「ジェットを変えたから」なのか分からなくなります。特別な理由がなければ、まず清掃と修理を行い、記録した元の番手・調整値で組みます。
- STEP 1清掃・点検・必要な消耗品交換を行う
- STEP 2元の仕様と規定値で組み付ける
- STEP 3漏れなく正常に動くことを確認する
- STEP 4症状が残る場合に、必要なセッティングを一か所ずつ行う
ジェットを力いっぱい締めない
真鍮製ジェットは柔らかく、締めすぎると傷めます。締付トルクが指定されている部品はサービスマニュアルに従い、サイズの合う工具でまっすぐ取り付けます。
Oリングを噛み込ませない
ガスケットやOリングが溝へ正しく入っているか、ねじれ、はみ出し、浮きがないかを確認します。組み付け時の潤滑方法も部品ごとに異なるため、メーカーの指示を優先します。
9. 燃料漏れを確認してから始動する
キャブを組んだら、いきなりエンジンをかけず、まず燃料を流して漏れを確認します。
- フロートチャンバーの合わせ面
- ドレンとオーバーフローホース
- 燃料入口とホース接続部
- フロートバルブとバルブシート周辺
- 加速ポンプや各カバーの合わせ面
⚠️ オーバーフローしたまま始動しない
燃料が止まらず流れ続ける場合はコックを閉じ、原因を確認します。大量の燃料が吸気側やエンジン内部へ流れる可能性があるため、無理に始動しません。
始動後に確認すること
燃料漏れがなく、燃料が正常に入ることを確認してから始動します。最初から全開走行せず、次の項目を低負荷から確認します。
- 始動性とアイドリングの安定
- アクセルを開けたときの反応
- アクセルを戻したときの回転の戻り
- ガソリン漏れやオーバーフローの再発
- 異音、引っかかり、ワイヤーの動き
オーバーホールしても直らない場合
キャブをきれいにし、消耗品を交換しても調子が戻らないことはあります。その場合は「もう一度キャブを洗う」だけを繰り返さず、吸気、燃料供給、二次エア、点火、圧縮などへ切り分けを広げます。
🔧 DR-Zでは最後にプラグ交換で始動した
DR-Z400Sでは燃料系とキャブをかなり追った後、最終的に同じ品番の別のスパークプラグへ交換しただけで一発始動した経験があります。
キャブをオーバーホールして正常に近づけたことで、「少なくともキャブ以外も調べるべきだ」と切り分けられました。オーバーホールは、必ずキャブが原因だったと証明する作業ではありません。
キャブセッティングを変更する前の点検項目は、キャブセッティングを疑う前に確認したい7項目でも整理しています。
キャブオーバーホールで大事な5つ
| 要点 | 理由 |
|---|---|
| 分解前に写真と必要な数値を残す | 仕様が不明な車両でも元の状態を確認できる |
| 正しい工具を使う | ジェットやネジを傷めない |
| 穴径を変えない | 清掃と加工を混同しない |
| ゴム部品まで点検する | 古いキャブは洗浄だけでは直らないことがある |
| 修理とセッティングを分ける | 変化の原因を切り分けられる |
まとめ
キャブレターのオーバーホールは、分解してクリーナーを吹くだけの作業ではありません。次の流れで、状態を確認しながら正常なキャブへ戻します。
- STEP 1ホースの取り回しを撮影し、必要なら現在の番手や調整値を控える
- STEP 2キャブ周辺と外側を清掃する
- STEP 3フロート室、ジェット、キャブ本体の通路を清掃する
- STEP 4フロート、フロートバルブ、Oリング、ガスケット、ダイヤフラムを点検する
- STEP 5フロート高さなどを規定値へ合わせ、元の仕様で組み付ける
- STEP 6燃料漏れを確認してから始動・動作確認する
私自身、古いキャブを開けて「汚れているだけだろう」と思ったら、Oリングが伸びていた、加速ポンプのダイヤフラムが劣化していた、フロートの動きや高さに問題があった、という経験を何度もしています。
古いキャブほど、単に洗うのではなく点検しながら再生するという感覚が必要です。キャブを正常な状態へ戻した後に初めて、スロージェット、ニードル、メインジェットといったセッティングの比較ができます。
関連記事
キャブ・吸気
キャブセッティングを疑う前に確認する7項目
キャブ・吸気
キャブの油面・フロート高さとは？
参考資料
※記事内容はメーカー資料と実際の整備記録をもとに作成しています。車種固有の分解手順、締付トルク、フロート高さ、調整値、使用できる洗浄剤は、該当車両とキャブレターのサービスマニュアルを優先してください。
