バイクのキャブレターとは？仕組み・濃い薄い・各部の役割を初心者向けに解説

バイクのキャブレターは、エンジンへ送る空気とガソリンを適切な割合で混ぜる装置です。

「メインジェット」「スロージェット」「ニードル」「油面」など、初めてキャブを触ると聞き慣れない言葉が一気に出てきます。

しかし、基本的な仕組みを理解すると、それぞれの部品が何をしているのか、なぜ濃い・薄いという症状が起きるのかがかなり分かりやすくなります。

この記事では、キャブレターを初めて学ぶ方に向けて、仕組みから各部の役割まで順番に解説します。

アイドリングしているとき。

スロットル全開で走っているとき。

必要な空気量と燃料量が違います。

そのためキャブレター内部には、運転状態に応じて燃料量を調整する複数の部品があります。

スロットルを開けていく途中の燃料量を大きく左右する部品です。

ニードルは先端へ向かって細くなっており、スロットルを開けてニードルが上がるほど燃料の通り道が広がります。

クリップ位置を変えてニードルを上げると濃い方向、下げると薄い方向へ変化します。

主にスロットルを大きく開けた領域で燃料量を決める重要なジェットです。

基本的には番手を大きくすると濃い方向、小さくすると薄い方向です。

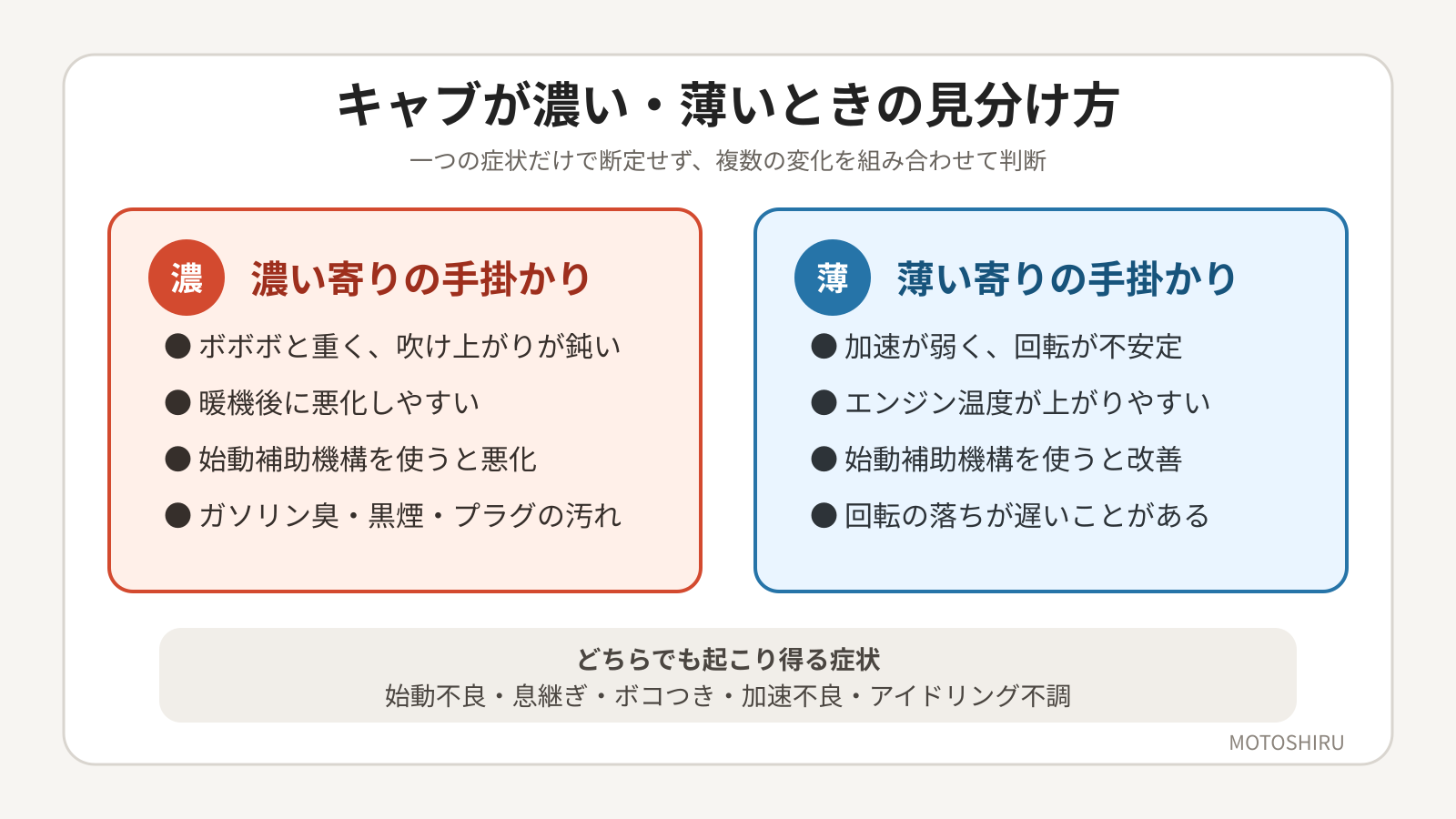

キャブレターの記事でよく出てくるのが、濃い、薄いという表現です。

空気量に対して燃料が多すぎる状態です。

モコモコする、吹け上がらない、プラグがかぶるなどの症状が出ることがあります。

空気量に対して燃料が少なすぎる状態です。

加速時の息継ぎ、力がない、回転が落ちにくいなどの症状が出ることがあります。

ケーヒンFCRなど一部のキャブレターには、加速ポンプが付いています。

アクセルを急激に開けると、通常の燃料供給だけでは一時的に燃料が不足する場合があります。

そこで加速ポンプから一時的にガソリンを追加し、急開時のレスポンスを補います。

ただし吐出量や作動するタイミングが適切でないと、アクセルを開けたときのレスポンスにも影響します。吐出量が多すぎても少なすぎても不調の原因になります。キャブやエンジンの仕様に合わせた調整が必要です。
キャブレターセッティングが難しくなる理由の一つとも言えます。

キャブレターはすべて同じ構造ではありません。

例えば、スロットル操作とスライドが直接連動するタイプもあれば、エンジン側の負圧を利用してダイヤフラムとスライドを動かす負圧式キャブもあります。

同じ「キャブ車」でも構造が違えば、アクセル操作に対する反応やセッティング方法も変わります。

そのためネットでキャブ情報を調べるときは、自分のキャブの形式を確認することが重要です。

どちらが優れているかと言われれば間違いなくFIと私は答えます。
燃料制御の精度や環境変化への対応、始動性ではFIに大きなメリットがあります。

最高出力やレスポンスの話になると変わってくる場合もあるでしょうがそこまで持っていく労力、時間、金銭、身体的疲労を考えるとやはりFIにはかないません。

現代っ子なら信じられないかもしれませんがキャブレターは寒かったり暑かったり湿気が多かったり、それどころか雨が降ったり山に登ったりしただけでエンジン不調になったりするのです。（殆どレーサーキャブを装着していた場合）

マフラーからの排気がガソリン臭いし目に染みる。懐かしいものです。（不完全燃焼）

それでもキャブレターには、

自分で構造を理解し、部品を交換し、エンジンの反応を確認しながら調整できる

という独特の面白さがあります。

そして今となっては所有欲、承認欲求まで満たすアイテムでもあります。

キャブを選ぶ理由の一つは、触って理解する楽しさと所有欲を満たすアクセサリーのようなものだと思います。

など、他にもたくさんの小さなパーツが役割を分担しています。

そしてキャブセッティングをするうえで重要なのは、

回転数だけではなくスロットル開度で考えること。

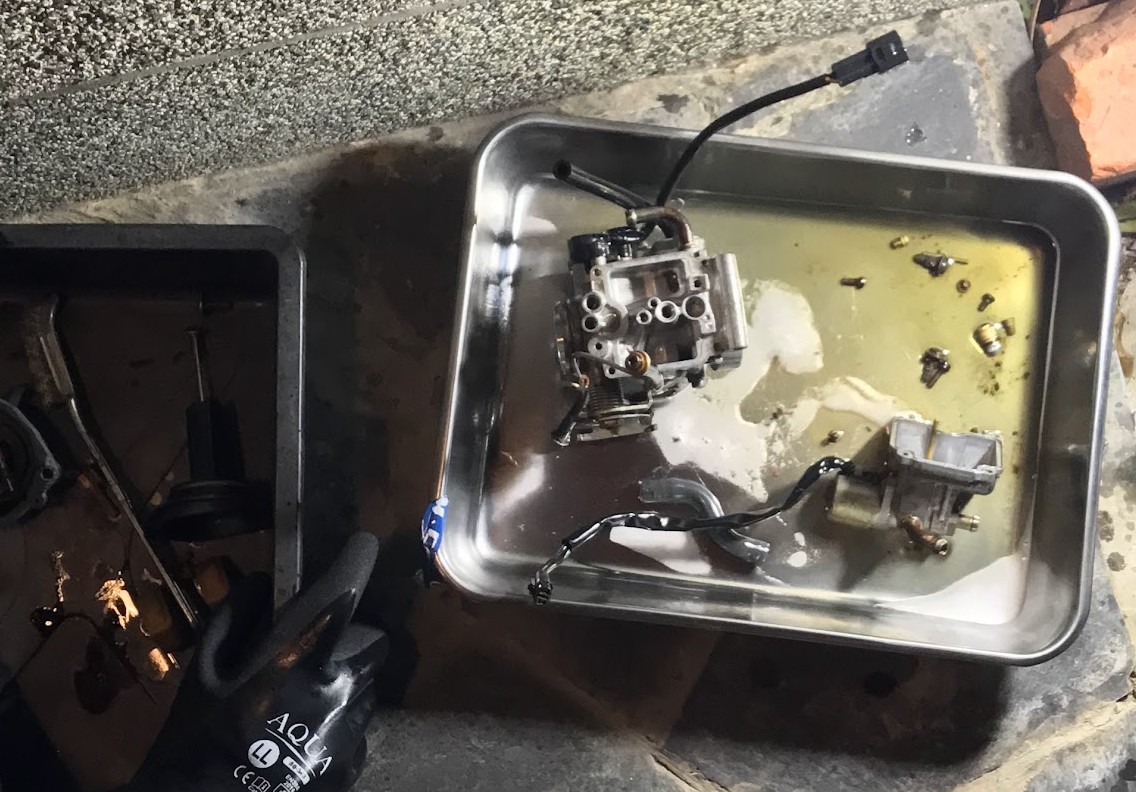

セッティングを始める前に、キャブ・吸気・燃料・点火などを正常な状態にすること。
